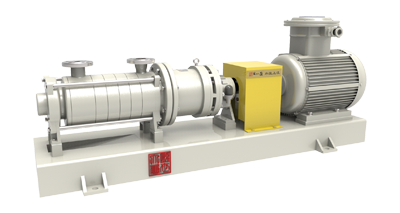

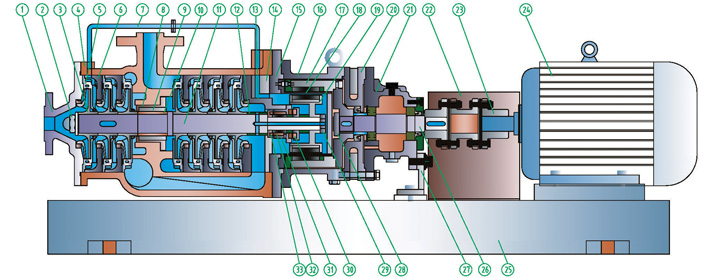

TCD多級磁力泵

型號意義	TCD12-50
T	企業代號
C	磁力驅動型
D	多級型
12	進口口徑65mm
50	葉輪名義直徑50mm
名稱：	TCD多級磁力泵/多級無泄漏磁力泵/ 多級無密封磁力泵/ API685磁力泵/無泄漏磁力泵/雙層殼體磁力驅動多級離心泵
輸送介質：	醇，苯，酚，脂，氯等中性或腐蝕性液體
適用行業：	石油，化工，煉油，煤化工，醫藥，易燃，易爆，易揮發，高危行業
產品特點：	無泄漏、設計有二次密封
結構形式：	API685-2000標準、臥式、泵與電機聯軸器連接
口徑：	25～100mm
流量：	2-20m3/h
揚程：	20-400m
轉速：	1450/2900r/min
工作溫度：	-20～+350℃
壓力等級：	1.6-6.4Mpa
功率：	3-160kw
材料：	316L、TA2、HC276

一、產品簡介：

產品概述：
TCD無泄漏石油化工流程多級磁力泵是我公司在解決小流量，高揚程的流體輸送難題而設計。其結構、水力及磁路設計采用****新穎技術，****成功地將磁力驅動技術應用于多級磁力離心泵，****解決了大功率，大間隙磁路設計及高工作壓力下多級泵的軸向力平衡及靜密封問題。同時采用磁力驅動聯軸器及軸承失效監控裝置的配合，更保障了泵長期安全可靠運行。
產品優點：
1.TCD無泄漏石油化工流程多級磁力泵是我公司根據HG/T 2730-2012.API685-2000自行研發設計臥式徑向剖分，外殼為筒形結構，內殼為節段式結構全密封、無泄漏、無污染的流量小、揚程高、體積小新型工業用泵；
2.泵體、內轉子、泵蓋、葉輪、隔離套和泵軸等過流部件材質可采用304、316、316L、904、TA2、HC276等材質精密鑄造成型；
3.泵體和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，應能承受高速高壓液體的沖刷，且能夠承受瞬時熱沖擊的影響，具有高抗汽蝕能力、尺寸****、流道光潔、互換性好，保證泵的耐腐蝕性和耐壓性；　
4.葉輪采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，保證了可靠的扭矩傳遞，其閉式結構，流道優化設計、高效率、低NPSHR值、互換性好，保證了泵流量及揚程穩定性；
5.隔離套是采用316L、TA2、HC276等材質及低漩渦隔套設計，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量�？蛇x用高電阻率、高強度的HC276材料制作隔離套，在降低渦流方面效果十分明顯，消除所有多余的熱量而減少了能耗；具有較高的耐破裂壓力、安全系數高，同時將泵腔與外界完全隔離，使泵室完全處于密封狀態，是輸送過程中達到無泄漏。
6.動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅,碳化鎢等材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命；
7.磁塊選用釤鈷2:17，它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，可以****程度避免退磁，使得磁材料的理論使用壽命高達20年；
8.泵軸向力自平衡結構是利用流體水力學原理，通過流體壓差自動平衡軸向力，滾動軸承的推力盤只是在啟動和停車瞬間承受不平衡軸向力，能做到在工況點軸向力幾乎為零，大大提高了整機運行的穩定性；
9.磁力泵采用雙滑動軸承結構，運行更平穩，使介質流通順暢、滑動軸承的潤滑效果****；軸套和滑動軸承中的彈性墊片結構，延長軸承的使用壽命，減少泵的振動，同時避免了由于高溫條件引起的滑動軸承脹裂；
10.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮?dú)饷芊�，安全、�?jīng)濟和高效，****解決了介質泄漏；
11. 傳動部件滾動軸承采用SKF或NSK油脂潤滑免維護軸承。
12. 內循環的冷卻和潤滑方式，更適宜輸送各種流體介質，包括易汽化介質；
13. 根據介質溫度選用底腳支承(基本型)和中心支承(高溫型)。
產品用途：廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6-6.4Mpa、流量:2-20m3/h、揚程：20-400m、功率：3-160kw；
適用溫度：-20～120℃，采用新型材料耐溫可達-20～400℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

二、性能參數表：

三、性能參數表：

TCD標準性能表
泵 型 號		流量(m3/h)	揚程	轉速(r/min)	效率(%)	功率(kW)		必需汽蝕余量NPSHr(m)
						軸功率	電機功率
TCD1.6-50	2		100	2950	13	3.35	7.5	2
	3		150			5.03	11
	4		200			6.07	15
	5		250			8.38	15
	6		300			10.05	18.5
	7		350			11.73	22
	8		400			13.4	22
TCD3-43	2	3	86	2950	13.5	5.2	7.5	2
	3		129			7.8	11
	4		172			10.4	15
	5		215			13	18.5
	6		258		12	17.6	22
	7		301			20.5	30
	8		344			23.4	30
	9		387			26.3	37
	10		430			29.3	37
TCD6-25	3	6.3	75	2950	33	3.9	5.5	2.5
	4		100			5.2	7.5
	5		125			6.5	11
	6		150			7.8	11
	7		175			9.1	15
	8		200			10.4	15
	9		225			11.7	15
	10		250			13	18.5
	11		275			14.3	18.5
	12		300			15.6	22
TCD6-43	2	6	86	2950	21	6.7	11	2
	3		129			10	15
	4		172			13.4	18.5
	5		215			16.7	22
	6		258			20.1	30
	7		301			23.4	30
	8		344			26.8	37
	9		387			30.1	37
	10		430			33.4	45
TCD10-40	2	10	80	2950	33	6.6	11	2.3
	3		120			9.9	15
	4		160			13.2	18.5
	5		200			16.5	22
	6		240			19.8	30
	7		280			23.1	30
	8		320			26.4	37
	9		360			29.7	37
	10		400			33	45
TCD12-25	3	12.5	75	2950	42	6.08	7.5	2
	4		100			8.1	11
	5		125			10.1	15
	6		150			12.2	15
	7		175			14.2	18.5
	8		200			16.2	22
	9		225			18.3	22
	10		250			20.3	30
	11		275			22.3	30
	12		300			24.3	30
TCD12-50	3	12.5	150	2950	28	18.2	30	2.7
	4		200			24.3	30
	5		250			30.4	37
	6		300			36.5	45
	7		350			42.5	55
	8		400			48.6	55
	9		450			54.7	75
	10		500			60.8	75
	11		550			66.8	90
	12		600			72.9	90
TCD25-30	3	25	90	2950	50	12.2	15	2.9
	4		120			16.3	22
	5		150			20.4	30
	6		180			24.5	30
	7		210			28.6	37
	8		240			32.7	45
	9		270			36.8	45
	10		300			40.8	55
TCD25-50	2	25	100	2950	40	17	22	2.9
	3		150			25.5	37
	4		200			34	45
	5		250			42.5	55
	6		300			51	75
	7		350			59.5	75
	8		400			68	90
	9		450			76.6	110
	10		500			85.1	110
TCD46-30	3	46	90	2950	58	19.4	30	3.5
	4		120			25.9	37
	5		150			32.4	45
	6		180			38.9	55
	7		210			45.3	55
	8		240			51.8	75
	9		270			58.3	75
	10		300			64.8	90
TCD46-50	2	46	100	2950	51	24.6	30	3.5
	3		150			36.8	45
	4		200			49.1	75
	5		250			61.4	75
	6		300			73.7	90
	7		350			85.9	110
	8		400			98.2	132
	9		450			110	132
	10		500			122	160
	11		550			135	160
	12		600			147	185
TCD85-45	2	85	90	2950	56	37	45	4.2
	3		135			55	75
	4		180			74	90
	5		225			93	110
	6		270			112	160
	7		315			130	160
	8		360			149	185
	9		405			167	220
TCD85-80	2	85	160	2950	53	70	90	4.4
	3		240			104	132
	4		320			139	185
	5		400			174	220
	6		480			208	250
	7		560			243	315
TCD155-30	3	155	90	1480	63	60	75	3.6
	4		120			80	110
	5		150			100	132
	6		180			120	160
	7		210			140	185
	8		240			160	200
	9		270			180	220
	10		300			200	250
TCD280-43	2	280	86	1480	65	100	132	4
	3		129			151	185
	4		172			201	250
	5		215			250	315
