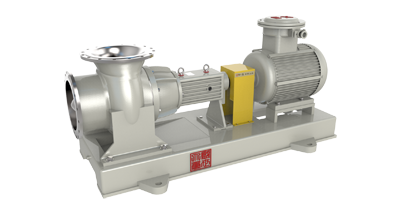

THZW軸流泵

型號意義	THZW500
T	企業代號
H	標準化工泵
ZW	軸流泵
50	進口口徑500mm
名稱：	THZW化工軸流泵/FJX軸流泵/ 水泵/ 不銹鋼軸流泵/離心泵/脫硫泵/強制蒸發循環泵，脫硫泵
輸送介質：	中性或有腐蝕性液體或少量顆粒
適用行業：	制堿、制鹽發酵行業、冶金，化工，環保，廢水，�；�淡化，強制蒸發循環
產品特點：	大流量，低揚程，高效
結構形式：	國標、臥式、泵與電機聯軸器連接
口徑：	～1200mm
流量：	～18000 m3/h
揚程：	～4m
轉速：	480/980r/min
工作溫度：	-20～+120℃
壓力等級：	1.6Mpa

一、產品簡介：

THZW軸流泵是單級單吸懸臂式離心泵是參照GB/T13008 標準設計，采用了CDF的水力模型，具有較高的效率、節能型產品。在結構設計上,加粗了軸徑、縮短了懸臂比，消除了化工泵的弊病，提高了運行穩定性，降低了維修費用和運行成本。對機械密封和密封腔結構進行了不斷地探索和改進，成功地使用于純堿、氯堿、制鹽、冶金、造紙、環保等行業及易結晶、多顆粒的工況、可輸送懸浮物顆粒小于3mm，含固量小于5%的液體。該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構****合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
產品優點：
1. THZW軸流泵是根據GB / T13008標準自行設計研發的，技術指標達到國內外同類產品****水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.軸封為雙端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，以達到各種工況要求；
4.耐腐耐磨，可輸送懸浮物顆粒小于3mm，含固量小于5%的液體；
5.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
6.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力:1.6Mpa；流量:～18000m3/h；揚程:～4m；口徑:～1200mm；功率:1.1-400kw；
適用溫度：-20～200℃；雙端面密封冷卻裝置，可輸送介質溫度為300℃
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉。

二、結構圖：



四、性能參數表：

規格	額定流量 Q(m3/h)	流量范圍 Q(m3/h)	額定揚程 H(m)	揚程范圍 H(m)	轉速 N(r/min)	配用電機 Kw
THZW300I-A	900	500～900	4	3～5	1450	22 ～37
THZW350I	1200	1000～1500	4	3～5	1450	30 ～45
THZW450I	2200	1900～2300	4	3～5	980	45 ～75
THZW500I	2700	2000～3000	4	3～5	740	75 ～110
THZW600 I	3200	2800～3400	4	3～5	740	90 ～132
THZW600II	3600	3400～4000	4	3～5	740	90 ～160
THZW700I	4000	3800～5000	4	3～5	740	110 ～160
THZW800	7000	6000～8000	4	2.5～6	590	110～200
THZW900	9000	8000～11000	4	2.5～6	480	132～200
THZW1000	12000	11000～14000	4	2.5～6	480	160～250
THZW1100	15000	14000～17000	4	2.5～6	480	200～300
THZW1200	18000	17000～20000	4	2.5～6	480	250～350
