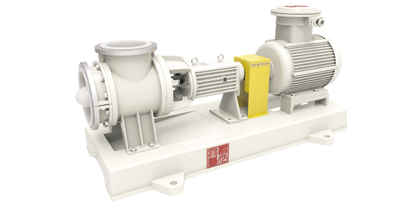

THZWF襯氟軸流泵

型號意義	THZWF500
T	企業代號
H	標準化工泵
ZW	軸流泵
50	進口口徑500mm
名稱：	THZWFF襯氟軸流泵
輸送介質：	中性或有腐蝕性液體或少量顆粒
適用行業：	制堿、制鹽發酵行業、冶金，化工，環保，廢水，�；�淡化，強制蒸發循環
產品特點：	大流量，低揚程，高效
結構形式：	國標、臥式、泵與電機聯軸器連接
口徑：	～1000mm
流量：	300～12000m3/h
揚程：	～4m
轉速：	480/980r/min
工作溫度：	-30℃～150℃
壓力等級：	1.6Mpa

一、產品簡介：

耐高溫鹽酸   高溫硫酸  高溫混合酸及強酸性高溫介質
采用德國****生產制造工藝，突破耐酸耐高溫泵領域極限，是國內****擁有合成石墨靜壓納米防透工藝制造石墨泵技術，突破國外細分市場壟斷和技術避磊，是替代哈氏合金，鈦合金等稀有金屬合金材料的理想選擇。

產品概述：
   THZWFF襯氟軸流泵是我公司自主研發設計的新型耐酸，耐高溫，耐腐，耐磨里面軸流泵，采用氟塑料材料（PTFE，ETFE，PFA）制作，是當今世界最****耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；既具有優異的耐溫性，耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能，能適應各種不同的工況條件的泵，該泵既耐腐蝕又耐磨損，使用范圍十分廣泛，特別適用于含固量高，強酸性高溫的腐蝕性介質（含固體顆粒的重量濃度≤10％，固體顆粒直徑≤1.0mm）。

產品優點：
1. THZWFF襯氟軸流泵是我公司參照GB/T13008標準結合非金屬泵的工藝設計制造夾板式襯氟軸流泵，具有耐高溫、耐腐、耐磨、機械強度高、高效節能等優點，襯氟軸流泵在-30℃～150℃的惡劣環境下可放心長期使用。
產品優點：
1.襯氟軸流泵是我公司參照GB/T13008標準結合非金屬泵的工藝設計制造夾板式石墨軸流泵，具有耐高溫、耐腐、耐磨、機械強度高、高效節能等優點，在-30℃～150℃的惡劣環境下可放心長期使用。
2．泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用PTFE，ETFE，PFA，等材料供不同的工況條件選用。
3.泵殼整體模壓氟塑料材料，厚度25mm-50mm,對夾式設計，金屬支撐，限制了全塑氟塑料泵殼受熱軸向膨脹和受壓軸向壓縮性****變形，克服了泵體產生壓縮變形、冷縮變形等導致機械性能不穩定的缺點，采用CFD計算機流體力學設計水力部件進行模塊設計和模壓成型，應能承受高速高壓液體的沖刷，且能夠承受瞬時熱沖擊的影響，具有高抗汽蝕能力、尺寸****、流道光潔、互換性好，有效地提升了襯氟軸流泵運行穩定性。
4.葉輪采用整體氟塑料材料，內加金屬鉗件，CFD計算機流體力學設計水力部件進行模塊設計和精密加工，保證了可靠的扭矩傳遞，開式結構，流道優化設計、高效率、低NPSHR值，保證了泵流量及揚程穩定性；
5.泵的密封為集裝式雙端面耐高溫耐腐耐磨機封，可輸送含有顆粒，結晶介質。可配置API682標準密封布置和沖洗方案；
5.機封動環、靜環采用高耐磨耐溫的晶體碳化硅材料或HC276合金，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命；
6. 后拉式設計，無需拆卸管道，維修方便；
7. 結構形式：立式、臥式,直聯傳動、皮帶傳動、液力偶合、萬向節傳動。

適用范圍：強制循環軸流泵適用于：隔膜法燒堿、磷酸、真空制鹽、乳酸鈣、氧化鋁、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。特別適用于高溫鹽酸，高溫硫酸，高溫混合酸及強酸性高溫介質；
性能范圍：設計壓力：1.6mpa；
口徑：250～1000mm；
流量：300～12000m3/h；
揚程：3～5m
功率：7.5～250kw；
使用溫度： -30℃～150℃；

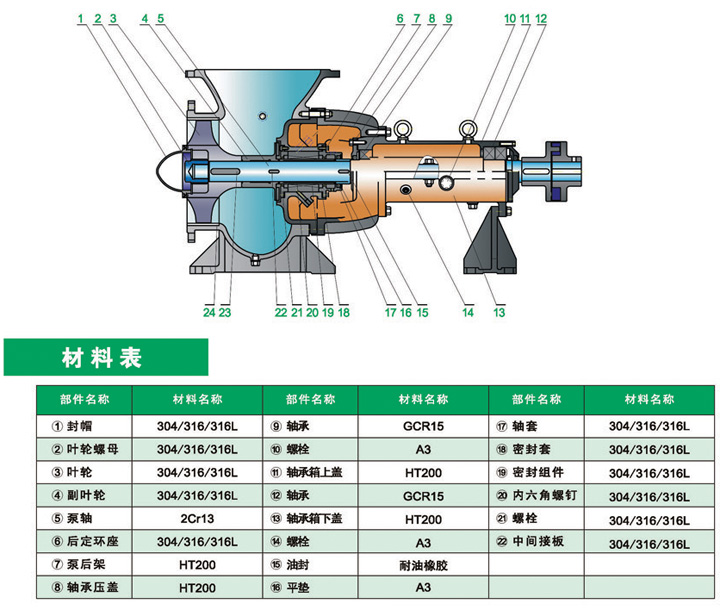

二、結構圖：



四、性能參數表：

規格	額定流量 Q(m3/h)	流量范圍 Q(m3/h)	額定揚程 H(m)	揚程范圍 H(m)	轉速 N(r/min)	配用電機 Kw
THZWF300I-A	900	500～900	4	3～5	1450	22 ～37
THZWF350I	1200	1000～1500	4	3～5	1450	30 ～45
THZWF450I	2200	1900～2300	4	3～5	980	45 ～75
THZWF500I	2700	2000～3000	4	3～5	740	75 ～110
THZWF600 I	3200	2800～3400	4	3～5	740	90 ～132
THZWF600II	3600	3400～4000	4	3～5	740	90 ～160
THZWF700I	4000	3800～5000	4	3～5	740	110 ～160
THZWF800	7000	6000～8000	4	2.5～6	590	110～200
THZWF900	9000	8000～11000	4	2.5～6	480	132～200
THZWF1000	12000	11000～14000	4	2.5～6	480	160～250
THZWF1100	15000	14000～17000	4	2.5～6	480	200～300
THZWF1200	18000	17000～20000	4	2.5～6	480	250～350
